在蒸汽系统中，疏水阀起着排除冷凝水、空气及不凝性气体及阻止蒸汽逸出的作用。蒸汽在输送到管道或换热设备的过程中，由于环境温度较低，会损失一部分热量，产生少量的冷凝水，同时可能伴有空气等不可凝性气体。冷凝水没有像蒸汽那样能具有快速加热的能力，也无法迅速排出，所以当冷凝水被堵在设备内蒸汽无法进入时，将会大大降低换热设备的热效率，导致设备降低性能或产生故障。所以，疏水系统关系着蒸汽消耗量、系统热效率和设备寿命。
蒸汽系统应用广泛，但目前还是有大多数用户对疏水问题存在误区：
1、闪蒸汽
大多数用户，在看到疏水阀出口冒大量“白烟”时，都会误以为是漏蒸汽。其实，那些“白烟”是闪蒸汽。当高温高压的冷凝水排放到低压区时，总热焓保持不变而显热降低，显热降低时释放的热量将部分水汽化而产生蒸汽，且看起来速度较低，这就是闪蒸蒸汽。产生闪蒸汽属于正常现象。
若疏水阀后呈“喷射状”强劲喷出来，是一段“汽柱”，则说明疏水阀才有蒸汽泄漏。

2、疏水温度
大多数用户误认为设备疏水温度越低越好，这样会更节能。但是疏水温度过低意味着设备内部积水，疏水阀过冷排放温度导致的加热效率降低。为满足工艺要求，必须加大供汽阀门开度，增加蒸汽压力，甚至需要打开疏水阀旁通，会导致蒸汽消耗量的增加。同时，积水还会引起换热设备上下存在温差，影响产品质量稳定和设备寿命，也容易引发水锤。

3、群组疏水
多台设备共用一个疏水阀进行疏水，把多台设备的冷凝水先汇集到同一根管道后，安装一个疏水阀进行疏水，称作群组疏水。这种现象非常普遍，但是，群组疏水会引起一些设备或一台设备的某些加热段内部积水，影响加热效率和生产工艺，甚至会导致设备损坏。现场操作人员经常采取设备出口直排方式来“解决问题”，但付出的是浪费大量蒸汽的代价。
林德伟特建议采用单个设备疏水，这对于换热设备的效率运行是最佳的。

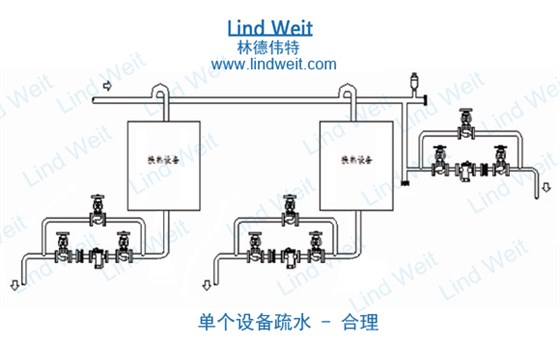

林德伟特单台设备疏水方案

4、串联疏水
一部分客户为了防止疏水阀失效泄漏蒸汽，在设备出口串联了两台疏水阀，导致：
（1）冷凝水在第1台疏水阀出口因压力下降而闪蒸，引起后者汽锁而导致设备积水。
（2）2台疏水阀串联时，落在每台疏水阀前后的压差降低，原本单台小口径的疏水阀即可满足要求，串联时却需要两台大口径的疏水阀，增加了费用成本。

以上所述，蒸汽系统疏水至关重要，它关系着企业的安全生产、提质增效、节能减排。
