蒸汽疏水阀是如何工作的?

蒸汽疏水阀是蒸汽分配系统中最有效的冷凝水排放方式。

不管形式如何变化，可以概括为三种基本类型的蒸汽疏水阀。

1、热动力式疏水阀

热动力式疏水阀是通过感应流体的动力特性变化工作，是根据低速冷凝水与高速二次蒸汽之间的“动力”压差来工作，整个工作过程只有一个唯一的活动部件——不锈钢碟片，这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作。

2、机械式疏水阀

机械式疏水阀分为倒吊桶疏水阀和浮球疏水阀，是通过感应流体密度变化工作。以机械方式工作，主要感应蒸汽和冷凝水之间密度的不同，利用“倒吊桶”和“浮球”的上下运动来操作疏水阀的开关。此类疏水阀以饱和温度排放冷凝水。

倒吊桶疏水阀

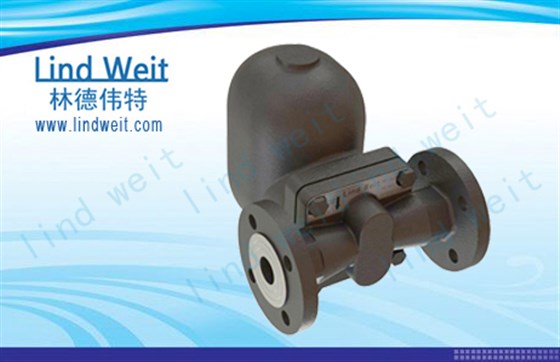

浮球疏水阀

3、热静力工疏水阀

热静力工疏水阀是通过感应流体的温度变化工作，饱和蒸汽的温度由其压力决定，在蒸汽空间内蒸汽释放潜热，在饱和温度下形成冷凝水。如果进一步释放热量，冷凝水的温度将下降。下降到一定温度，热静力疏水阀就开始排放冷凝水，当蒸汽进入疏水阀时，温度上升疏水阀关闭。

热静力疏水阀

以上内容来源于林德伟特品牌（www.lindweit.com）：专注于蒸汽系统节能方案、系统优化及提供高品质产品。咨询邮箱：lindweitvalve@163.com 手机：13917014751
