蒸汽在输送到管道或换热设备的过程中，由于环境温度较低，会损失一部分热量，产生少量的冷凝水，同时可能伴有空气等不可凝性气体。冷凝水的存在，将会大大降低换热设备的热效率，导致设备降低性能或产生故障。因此合理的蒸汽输送系统及管道布置尤为重要。
正确的蒸汽输送系统如下：

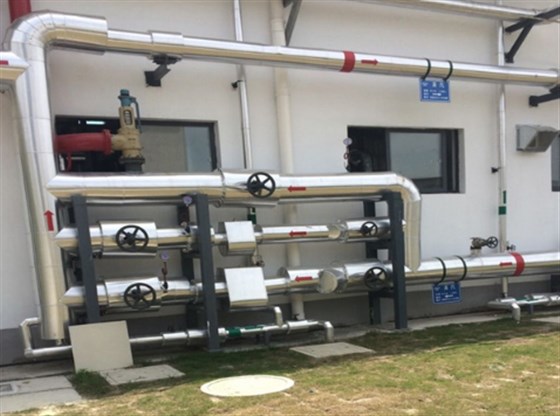

一、 高压输送，低压使用
高压输送的优点：
1、节约成本；
2、通过减压在使用点可以获得更加干燥的蒸汽；
3、锅炉的蓄热能力增加，容易处理负载的变化，减少汽水共腾和携带的可能性。
低压使用的优点：
1、压力降低可以提供蒸汽中更大比例的潜热；
2、经过减压后蒸汽具有更高的干燥度；
3、低压使用，减少冷凝水所含的热量，减少二蒸汽。

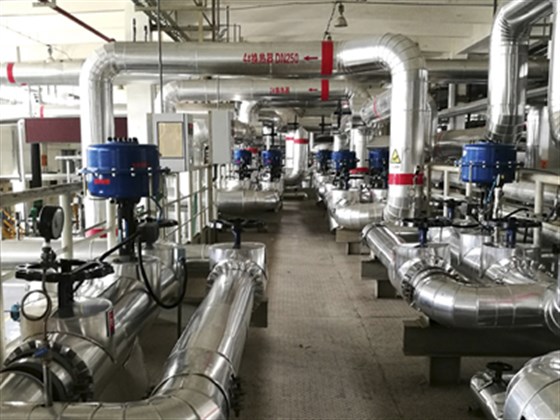

二、 正确选择管道口径
选型过大会造成：
1、费用增加；
2、热损失增加；
3、形成的冷凝水增加。
选型过小会造成：
1、蒸汽使用点压力下降；2、没有足够的蒸汽量；
3、容易产生水锤和冲蚀。
三、 正确的疏水布置

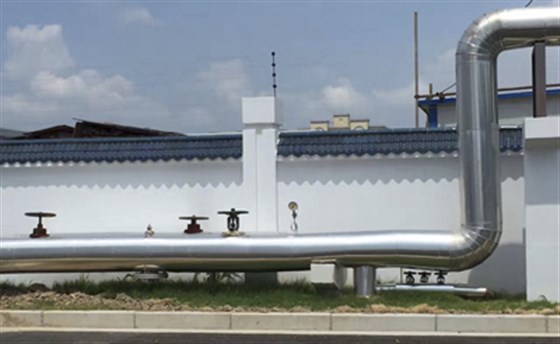

1、长距离管道疏水点的布置：在蒸汽管道的每一个低点；每隔30-50米之间；沿蒸汽流动方向，管道要有一定的坡度，重新布置高点。
2、在蒸汽管道有爬高时，增大管道直径，可降低蒸汽流速，减少水锤的危害。
3、在加热设备前安装等径三通疏水站。将冷凝水聚集在集水管下端，在盲板上方100-150MM左右的位置安装蒸汽疏水阀，这样在有效疏水的同时，也避免了垃圾堵塞疏水阀的问题。
注意要点：
（1）支管为等径三通管或管径大于主管道的2/3
（2） 尺寸A约为：300-500mm
（3） 尺寸B约为：100-150mm
4、需要变径时使用偏心大小头，避免使用同心大小头，减少水锤的形成。
5、分支管道应该从主管的上方或水平取蒸汽，可有效阻止冷凝水进入分支管道
6、在锅炉房出口、用汽设备的进口、减压阀和流量计的进口安装汽水分离器或疏水站

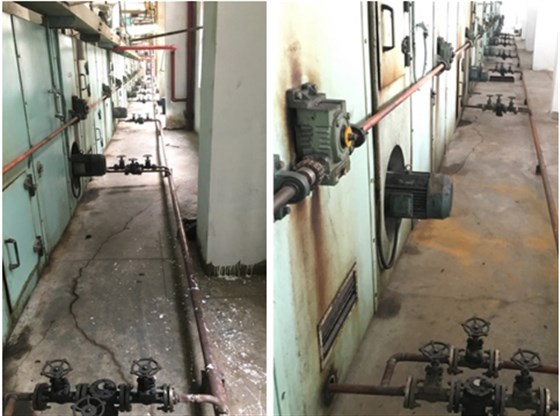

7、避免群组疏水，群组疏水的危害：
（1） 群组疏水会导致压力不平衡
（2） 在设备内部产生积水和水锤等问题
（3）造成设备损伤
（4）升温不均匀

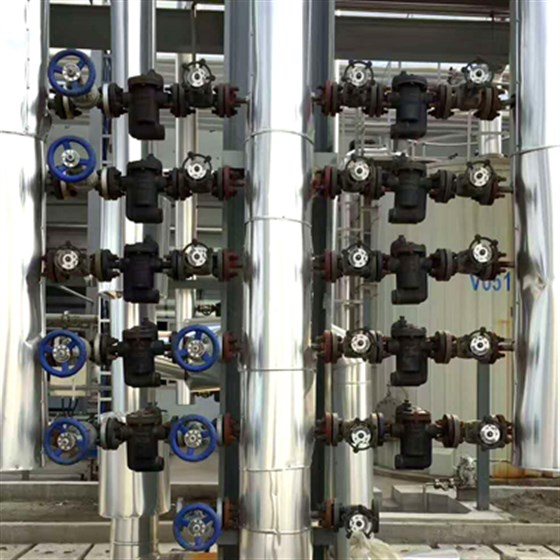

建议使用单个设备疏水，对每个加热段单独安装疏水阀进行排水，并且每个疏水阀后加装止回阀，这对于换热设备的效率运行是最佳的。
四、蒸汽管道有效保温
