上升管道如何布置疏水阀

在蒸汽系统中, 有很多工况的蒸汽主管会向上布置。在这种情况下, 冷凝水则必须向下与蒸汽反向流动。

林德伟特建议：增大管道直径，至少每间隔15m布置一个疏水点，可降低蒸汽流速，减少水锤的危害。

林德伟特布置向上蒸汽管道

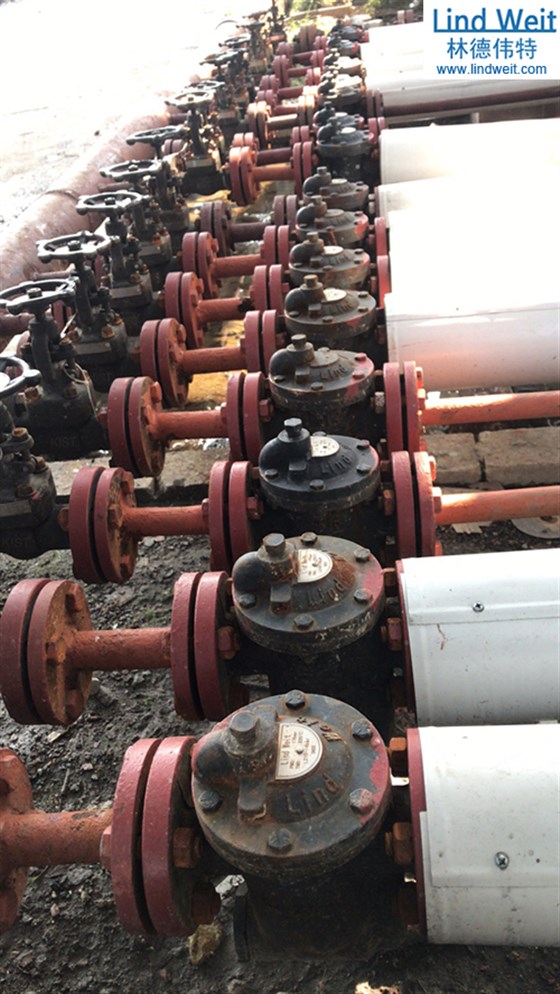

疏水点可采用林德伟特疏水阀，其中倒吊桶疏水阀具有以下优点:

1、内置过滤网，不需要另外加装过滤器，节约安装成本及空间。

2、抗背压能力强，适合回收系统使用。
3、入口处安装止回阀可用于过热蒸汽系统。
4、采用合金钢及硬化的阀芯阀座，耐磨抗蚀。
5、阀体结实，结构简单，具有很长的使用寿命。
6、在饱和蒸汽温度下排水、排除空气及不凝结气体。
7、倒吊桶疏水阀的内部吊桶是开式的，开式的桶不会由于水击而被破坏或变形，故可耐水锤，能承受高的蒸汽压力。
8、失效状态，疏水阀处于全开状态，管线或设备不会产生积水，故不影响生产。
9、上盖可加装检测的阀门，开启后即可知道疏水阀是否正常工作。
10、可以选装内置止回阀，，用于有背压的冷凝水回收系统，节约安装空间及安装成本。
