如何正确的布置疏水系统

合理布置疏水系统, 可以排除蒸汽输送管线内的冷凝水，提高蒸汽的品质及确保系统运行。

林德伟特LindWeit建议 以下疏水系统布置:

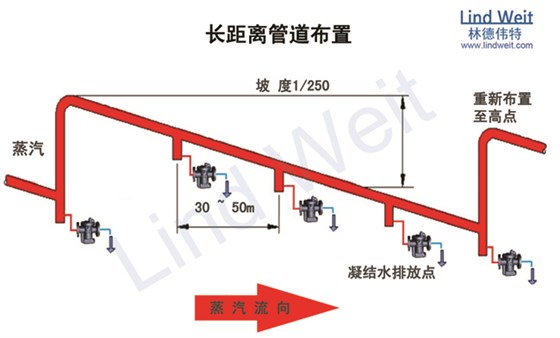

（1）长距离管道疏水布置（如图）

①在蒸汽管道的每一个低点布置疏水站；

②每隔30-50米之间布置一组疏水站；

③管道要有一定的坡度，重新布置高点；

（2）疏水站建议做等径三通或加装汽水分离器

（3）分支管道的连接：建议从主管线上方或水平取管，可有效阻止冷凝水进入分支道（如图）

（4）一定要在减压阀前合理有效的布置疏水系统，尽可能减少及排除蒸汽中的冷凝水，因为冷凝水的聚集、流动会形成水锤，水锤对蒸汽管道及设备都会造成损害，并且影响设备的加热效率，如减压阀后蒸汽管线走势向上，必须要在管线低点加装疏水站；如无疏水系统或疏水站布置不合理，导致冷凝水进入减压阀，在冷凝水的长期击打下导致隔膜片破裂，影响减压阀正常使用。

以上内容来源于林德伟特品牌（www.lindweit.com）：专注于蒸汽系统节能方案、系统优化及提供高品质产品。
