冷凝水回收装置及高温蒸汽冷凝水节能回收方案

在工业生产和生活设施中，蒸汽作为一种用途广泛的能源，无论在蒸汽的输送管道分配系统，还是利用蒸汽进行加热、换热、采暖、空调等工艺，都与众多企业有着千丝万缕的关系。蒸汽部分释放潜热后生成的冷凝水往往被直接排出，造成热能和水资源的巨大损失。因此大量回收冷凝水，并采取有效、合理的冷凝水回收系统，将会为企业带来一份惊人的可观收益。当然，这其中就要用到冷凝水回收装置。

为什么要回收高温蒸汽冷凝水？

林德伟特小编分析：

蒸汽在用汽设备中放出汽化潜热后，变成冷凝水，经蒸汽疏水阀排出，排出的高温冷凝水含有大量的显热能，如果直接排放将大大浪费能源、污染环境，如果能进行回收我们不但能使用它的热量，更能节约水资源及节约再次使用的水处理费用。

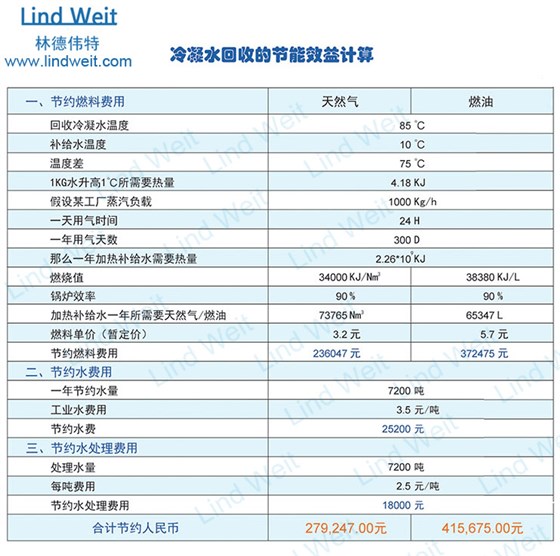

高温冷凝水回收的节能效益非常惊人。具体计算请参阅下表（理论计算）：

(1) 开式冷凝水回收系统

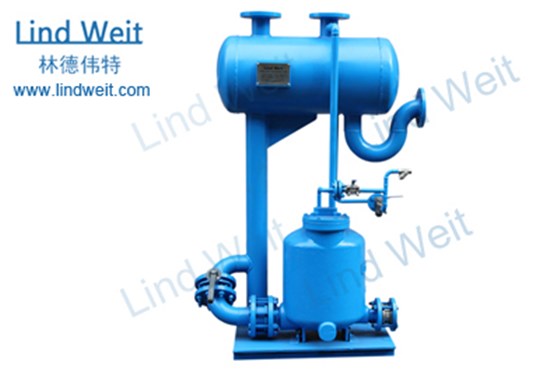

在开式冷凝水回收系统中，将疏水阀出口的全部冷凝水回收到一个开放到大气的集水罐内，再用机械式冷凝水回收装置将冷凝水回收至锅炉补水，预热或其他热水工艺。

开式系统优点：

＊可对多台设备排水

＊可使用空气和蒸汽操作

＊易于理解。

缺点：

＊失去了有价值的闪蒸汽

＊必须接出一根通大气管

＊需按总的设计负荷选用泵。

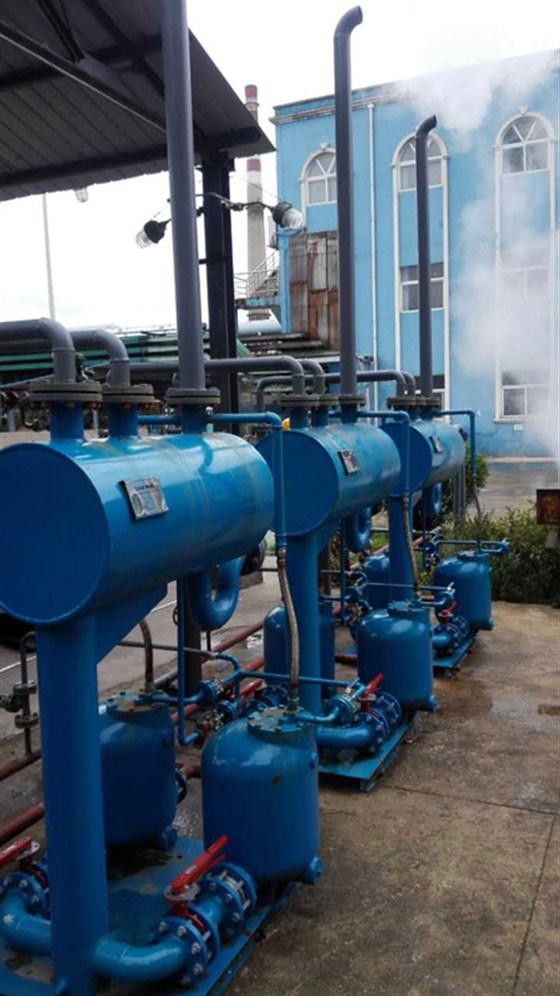

某造纸厂开式冷凝水回收系统现场实况

(2)闭式冷凝水回收系统

闭式冷凝水回收系统是保持回收的冷凝水高于常压的一种回收方式，回收的冷凝水温度高于100°C，回收热量更高，更加节能。

闭式系统优点：

＊无闪蒸汽浪费

＊无需安装昂贵的长通气管

＊闭式系统可用较小的泵

缺点：

＊专用于单台设备排水

＊不能使用压缩空气做动力

＊更复杂

某大型化工厂闭式高温冷凝水回收系统现场实况

在实际工况中，闭式冷凝水回收系统回收的热量远远超过开式冷凝水回收系统，另闭式回收系统现场使用时没有闪蒸汽的问题，杜绝了现场的“白烟”现象及大大改善了工厂的环境。

以上内容来源于林德伟特品牌（www.lindweit.com）：专注于蒸汽系统节能方案、系统优化及提供高品质产品15年。 （如需转载此文，需附上出处及文章链接）
