蒸汽疏水阀---布置等径三通疏水站的必要性
合理疏水站的布置是在蒸汽输送管道每间隔30-50米左右布置疏水站，集水管的口径应该与蒸汽管道同径（大口径蒸汽输送管道可以非同径）。
等径三通疏水站能将冷凝水聚集在集水管下端，在盲板上方100-150 mm左右的位置安装蒸汽疏水阀，这样在有效疏水的同时，也避免了垃圾堵塞疏水阀的问题。因此合理布置蒸汽疏水系统——等径三通疏水站尤为重要。
林德伟特小编结合热动力疏水阀等径三通疏水站的实际工程案例，为您建议以下注意要点及CAD详图。
1、支管为等径三通管或管径大于主管道的2/3
2、尺寸A约为：300-500mm
3、尺寸B约为：100-150mm

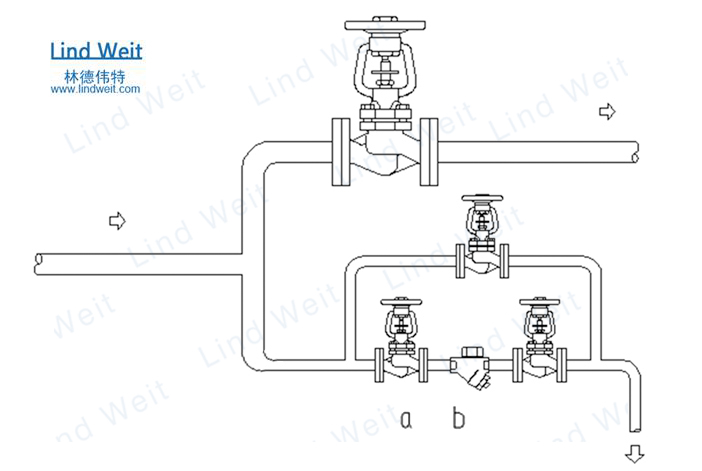

热动力疏水阀等径三通疏水站
（a:波纹管密封截止阀、b:热动力蒸汽疏水阀）

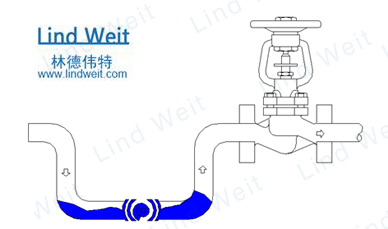

蒸汽管道低点的水锤问题
解决方案：在低点安装等径三通疏水站
（a:波纹管密封截止阀、b:热动力蒸汽疏水阀）

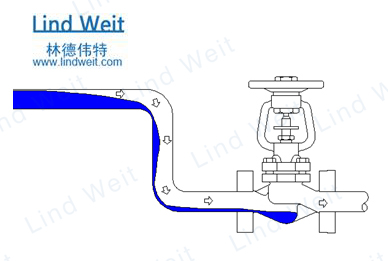

蒸汽管道低点的水锤问题

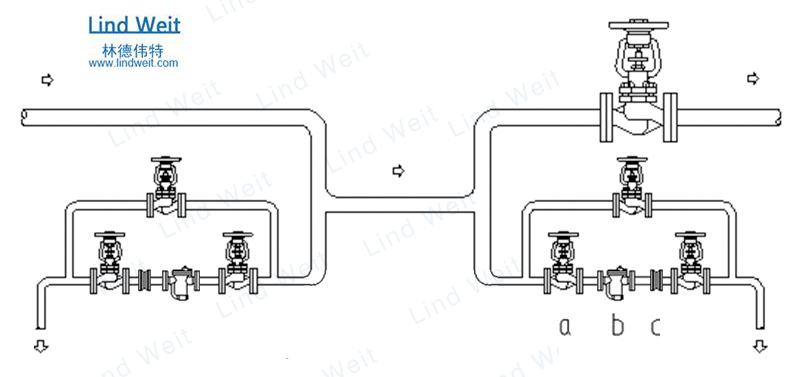

管道低点水锤解决方案
（a:波纹管密封截止阀、b:倒吊桶蒸汽疏水阀、c:止回阀）
合理布置等径三通疏水站可以排除蒸汽输送管线内的冷凝水，提高蒸汽的品质及确保系统运行。如果您任何其他疑问，请随时咨询林德伟特。以上内容来源于林德伟特品牌（www.lindweit.com）：专注于蒸汽系统节能方案、系统优化及提供高品质产品。
